Atunci cand trebuie sa masori presiunea intr-o instalatie alegerea echipamentului potrivit poate face diferenta intre un sistem care functioneaza impecabil si unul care necesita reparatii frecvente.

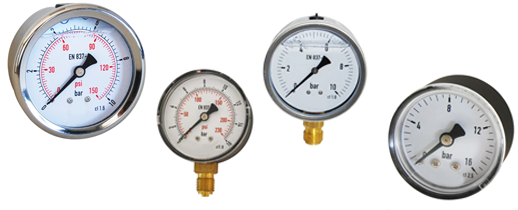

Una dintre cele mai comune dileme este alegerea manometrului corect, uscat sau unul cu lichid – glicerina sau silicon.
Desi la prima vedere par similare, cele doua tipuri de manometre sunt proiectate pentru medii de lucru complet diferite.
In acest ghid, analizam plusurile, minusurile si aplicatiile fiecaruia, astfel incat sa poti lua cea mai buna decizie pentru proiectul tau !
MANOMETRELE USCATE ce sunt si cand se folosesc?
Alegerea unui manometru nu depinde doar de presiune sau de vibratii, ci si de ce anume circula prin conducta sau recipient.
Fiecare fluid are proprietati fizice si chimice diferite, iar utilizarea manometrului nepotrivit poate duce la blocarea, corodarea sau chiar distrugerea rapida a acestuia.
Manometrele uscate sau fara lichid sunt modelele standard, clasice, in care carcasa interioara este plina doar cu aer. Acestea masoara presiunea direct prin deformarea mecanica a unui tub Bourdon sau a unei membrane.
In mod general, manometrele pot masura presiunea pentru:
– gaze: aer comprimat, azot, oxigen, gaz natural, argon, dioxid de carbon.
– lichide: apa, uleiuri hidraulice, combustibili, solutii chimice, fluide alimentare.
Manometrele obisnuite au in interior un tub subtire din bronz, alama sau inox.
Ele functioneaza excelent cu lichide curate si subtiri (vascozitate redusa): apa curata, uleiuri hidraulice subtiri, motorina, benzina sau solutii apoase neutre.
Gaze curate si uscate: aer, azot, heliu.
IMPORTANT ca fluidul sa curga usor, sa nu aiba impuritati solide si sa nu atace chimic materialul din care este facut tubul interior, alama sau inox.
MANOMETRELE CU GLICERINA sunt alegerea standard pentru majoritatea aplicatiilor industriale si comerciale. Functioneaza excelent la temperaturi cuprinse intre -20°C si +60°C.
Avantaje: Sunt cele mai accesibile solutii de pe piata.
Instalare si manipulare usoara deci nu exista riscul ca lichidul din interior sa se scurga in timpul transportului sau montajului.
Recomandate pentru aplicatii simple, ofera o precizie excelenta acolo unde presiunea este stabila.
Dezavantaje: Sunt sensibile la vibratii puternice, acul poate oscila rapid, facand citirea imposibila sau eronata.
Risc crescut de condens pe interiorul geamului in medii cu umiditate sau fluctuatii de temperatura.
Piesele interne se uzeaza mai repede daca exista pulsatii constante de presiune.
Recomandare: Alegerea unui manometru uscat pentru instalatii interioare, compresoare de mica capacitate, sisteme de gaze necorozive, retele de apa menajera sau aplicatii unde presiunea este constanta si fara vibratii este cea mai buna solutie
MANOMETRELE CU ULEI DE SILICON sunt recomandate pentru medii cu temperaturi extreme (de la -40°C pana la +100°C) sau unde exista fluctuatii termice foarte mari, deoarece isi pastreaza vascozitatea constanta.
Avantaje: Citire precisa si vizibilitate maxima deoarece lichidul amortizeaza oscilatiile acului indicator, oferind o citire clara chiar si in conditii de vibratii extreme.
Durabilitate crescuta pentru componentele interne deoarece sunt constant lubrifiate, ceea ce reduce frecarea si uzura.
Nu avem de a face cu condensul, umplerea carcasei elimina aerul, prevenind aburirea geamului la diferente de temperatura.
Protectie la socuri de presiune, atenueaza efectul „loviturilor de berbec” din instalatiile hidraulice.
Dezavantaje: Pretul usor mai ridicat decat al celor uscate.
Greutate mai mare si atentie sporita la pozitia de montaj/depozitare.
Recomandare: Alege un manometru cu lichid pentru sisteme hidraulice, pompe de inalta presiune, utilaje industriale, instalatii exterioare sau orice mediu supus vibratiilor continue.
Cazuri speciale de SIGURANTA, adica cu restrictie maxima !
Pentru anumite fluide alegerea manometrului necorespunzator poate sa provoace accidente grave !!
Oxigenul – Manometrele folosite pentru oxigen trebuie sa fie 100% fara urme de ulei sau grasimi.
Contactul dintre oxigenul sub presiune si o picatura de ulei mineral sau grasime poate provoca o explozie violenta !!!.
Lichide alimentare si farmaceutice – lapte, bere, sucuri, seruri.
Aici este interzis ca fluidul sa ramana blocat in zone unde pot aparea bacterii. Se folosesc manometre igienice – sanitare cu racorduri de tip Tri-Clamp, usor de sterilizat.
Gaze inflamabile sau toxice – necesita manometre din otel inoxidabil, adesea prevazute cu geam de siguranta si perete posterior depresurizabil.
Pe scurt, ce trebuie sa cumperi?
Regula de aur este simpla, daca acul manometrului tau actual tremura sau geamul se abureste des, ai nevoie de un manometru cu lichid.
Daca sistemul tau este stabil, static si protejat de intemperii, un manometru uscat iti va satisface toate cerintele la un pret excelent.
Ce fluide nu se recomanda a se folosi la manometre?
Exista categorii de lichide care nu au voie sa intre direct intr-un manometru standard, deoarece il vor defecta rapid:
!! Lichide cu vascozitate mare – vascoase (uleiuri foarte groase, rasini, miere, paste, ciocolata, vopsele, reziduuri petroliere)
Fluidul gros nu poate patrunde prin orificiul foarte ingust al manometrului sau, daca patrunde, ramane blocat acolo si nu mai transmite presiunea corect.
Daca totusi doresti sa masori presiunea la lichide vascoase atunci se foloseste un manometru cu separator de sarcina cu membrana (diaphragm seal).
Membrana preia presiunea fluidului vascos si o transmite manometrului printr-un lichid intermediar curat.
!! Lichide care cristalizeaza sau se solidifica – solutii saline saturate, apa cu zahar concentrata, sapun lichid, aditivi pentru beton, asfalti calzi.
Cand lichidul stationeaza in tubul manometrului, se raceste sau se evapora si formeaza cristale solide. Acul va ramane blocat definitiv la o anumita valoare.
Daca este obligatori sa masuram presiunile si cu aceste lichide atunci se folosesc obligatoriu separatoare de sarcina cu membrana, usor de curatat si spalat.
!! Lichide murdare, cu suspensii sau namol – apa menajera, ape uzate industriale, fluide cu nisip sau fibre.
Particulele solide infunda orificiul de intrare (portul de presiune) dar daca doresti sa masori presiunea si cu aceste lichide atunci recomandam sa folositi separatoare de sarcina sau manometre speciale cu membrana orizontala/verticala flansata
!! Fluide corozive (acizi si baze) – acid sulfuric, acid clorhidric, soda caustica. Aceste lichide distrug rapid interiorul din alama sau bronz al manometrelor standard.
Daca este musai sa masurati presiunea atunci solutia este folosirea manometrelor fabricate integral din otel inoxidabil (SS316) sau cu protectii speciale din PTFE – teflon
Daca ai mici nelamuriri despre aceste manometre iata mai jos cateva intrebari frecvente legate de ele:
Pot sa pun singur glicerina intr-un manometru uscat?
Nu este recomandat !
Manometrele concepute pentru utilizare uscata nu au carcase etanse speciale, iar lichidul se va scurge.
In plus, manometrele umplute din fabrica au dopuri speciale de aerisire/compensare a presiunii interne pentru a asigura precizia masuratorilor.
De ce s-a ingalbenit glicerina din manometrul meu?
Ingalbenirea sau decolorarea glicerinei apare de obicei din cauza expunerii prelungite la razele solare directe (radiatii UV) sau a functionarii la temperaturi ridicate. Chiar daca arata putin ciudat, lichidul isi pastreaza in mare parte proprietatile de amortizare a vibratiilor.
De ce manometrul cu glicerina nu este umplut complet cu lichid?
Manometrele cu lichid au o mica bula de aer in partea superioara, umplerea acestora cu glicerina in proportie de 80-90% este normala.
Bula de aer este foarte importanta deoarece permite dilatarea si contractarea lichidului in functie de schimbarile de temperatura, fara a crea presiune interna care ar afecta precizia de masurare a presiunii.
Ce se intampla daca folosesc un manometru uscat intr-un mediu cu vibratii?
Acul indicator va tremura continuu, facand citirea valorii exacte aproape imposibila sau cu erori
Angrenajele interne delicate din bronz sau alama se vor uza prematur in cateva saptamani sau luni, ducand la defectarea definitiva a echipamentului.
Glicerina este periculoasa daca manometrul se sparge?
Nu, glicerina folosita in manometre este netoxica si ecologica.
In industria alimentara sau farmaceutica, daca exista riscul ca lichidul sa ajunga in procesul de productie, se folosesc manometre speciale sau lichide aprobate pentru contact alimentar, cum ar fi uleiul de silicon alimentar.
