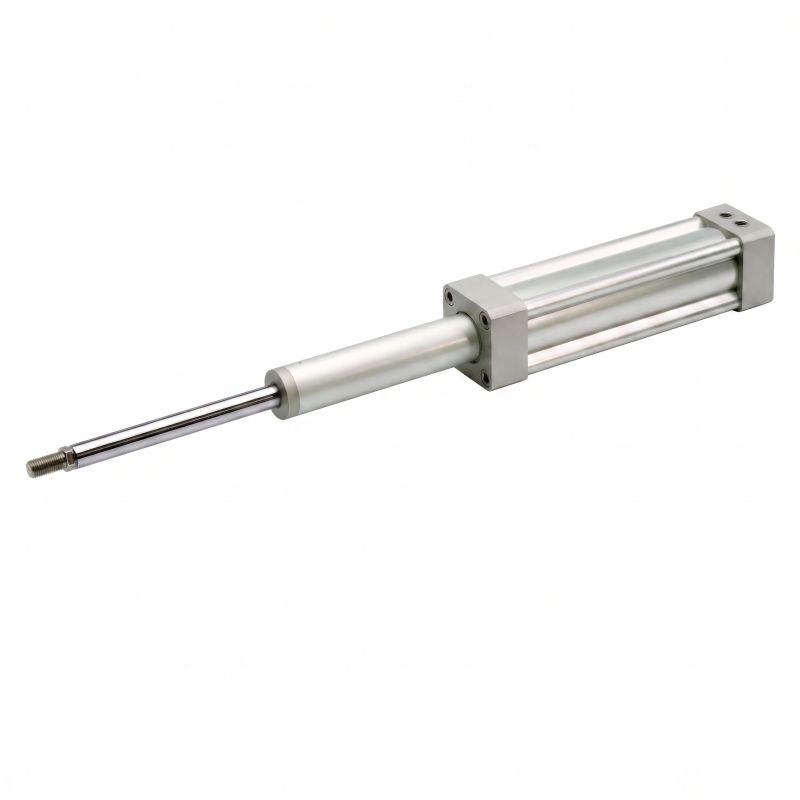

Principiul de proiectare consta in integrarea mai multor pistoane telescopice unul in interiorul celuilalt, asigurand desfasurarea succesiva a fiecarui element.
Fiind compatibili cu accesoriile de fixare standardizate ISO 15552, acesti cilindri se integreaza rapid in structuri metalice si sisteme industriale deja existente
Principiul de functionare al acestui cilindru este:
– alimentam cu aer comprimat care este introdus prin racordul principal si actioneaza initial asupra celei mai mari suprafete de piston.
– extinderea este secventiala, prima treapta (pistonul exterior) se deplaseaza prima pana la capatul de cursa, urmata de treapta a doua si daca este cazul, de treapta a treia. Ordinea de extindere este determinata de suprafata utila a fiecarui segment.
– cand se retrag treptele inapoi in cilindru, la inversarea sensului de alimentare cu aer, treptele se retrag succesiv in interiorul corpului principal, readucand cilindrul la dimensiunea initiala compacta.
Recomandari de buna functionare:
– aer curat, filtrat cu filtre de minim 50 µm,
– aer lubrificat cu ulei pneumatic
– presiune optima de lucru de la 1 la 7 bar.
– temperatura recomandata a mediului si a fluidului de la -10°C pana la +80°C.
– accesoriile de montaj sunt compatibile cu gama de accesorii pentru cilindri ISO 15552 (flanse, accesorii de montaj pe filetul sau coprul cilindrului).
Important de retinut cum se calculeaza corect forta cilindrului si a pistoanelor, deoarece diametrele pistoanelor scad la fiecare treapta, forta totala exercitata la capatul de cursa este egala cu forta pe pe care o dezvolta ultimul piston, cel mai mic !
Utilizarea acestor cilindrii este perfecta pentru usi si obloane cu deschidere mare si spatiu redus, platforme de ridicare si sisteme de basculare compacte, linii de ambalare si manipulare unde cursa necesara depaseste gabaritul disponibil pe utilaj, manipulatoare si brate de transfer in spatii inguste.
