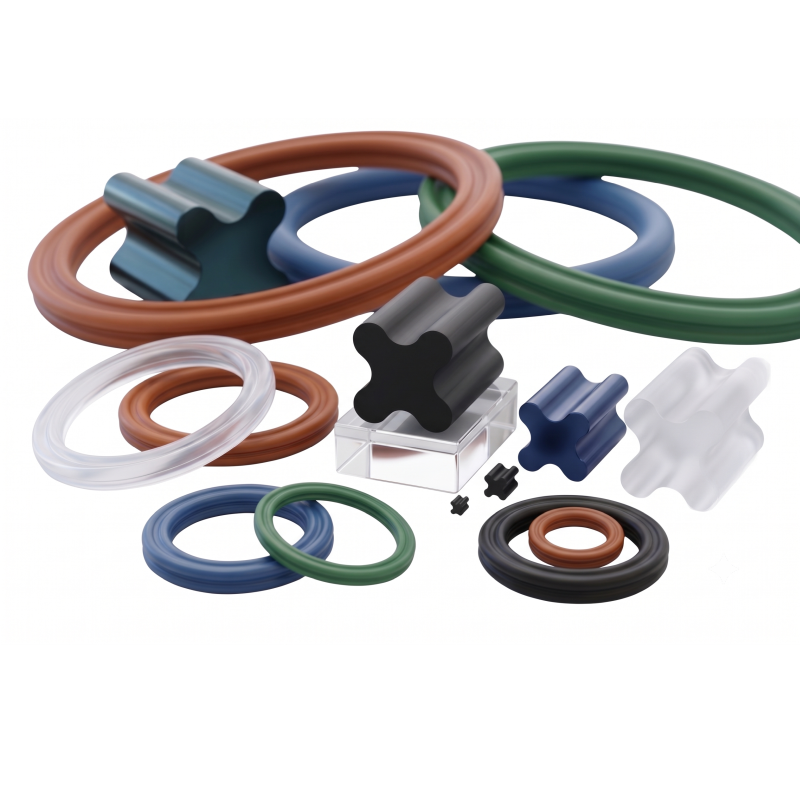

Inelele X sau X-Ringuri sunt cunoscute si su denumirea de quad-ring sau inel cu profil lobat, o evolutie din inelul O clasiv
Profilul atipic, special cu 4 lobi (forma literei X, in sectiune) oferta o capacitate de etansare dubla si elimina principalele dezavantaje ale inelelor O in aplicatiile dinamice.

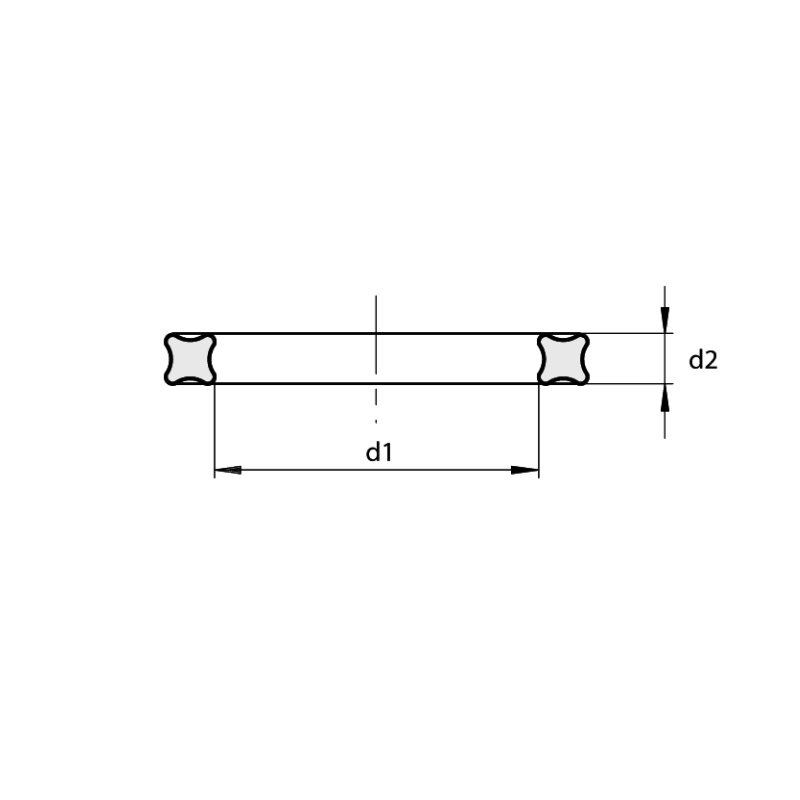

Spre deosebire de inelul O (care are o sectiune circulara), inelul X are o sectiune transversala in forma de X. Cele 4 buze elastice (lobii) creeaza doua linii de etansare paralele pe fiecare parte.
De ce este superior inelului O?
Zero posibilitate de rasucire in canelura datorita profilului patrat, inelul X nu se rasuceste (nu apare efectul de spiral rolling) la miscarea de du-te-vino.
Frecare mult mai redusa deoarece elasticitatea lobilor permite o pretensionare initiala mai mica, reducand frecarea si uzura.
Retinere de lubrifiant in spatiul creat intre cei doi lobi functioneaza ca un rezervor de unsoare/lubrifiant, prelungind durata de viata a etansarii.
Eficienta la presiuni mici iar presiunea de strangere necesara este mai mica, asigurand o etansare excelenta chiar si la presiuni scazute.
Aplicatii si tipuri de miscare
Inelul X este extrem de versatil si poate fi utilizat in trei moduri principale de functionare:
– Dinamica liniara (miscare alternative – piston si tija):
– Pistoane si tije in cilindri pneumatici si hidraulici.
– Ideal datorita absentei rasucirii in canelura.
Dinamica rotativa (miscare de rotatie-oscilatie) la arbori, pivoti, racorduri rotative. Atenție: Se recomanda pentru viteze de rotatie mici si medii.
Estatica pentru flanse, capace, carcase unde ofera o siguranta dubla la scurgeri comparativ cu inelul O.
Utilizare pe industrii:
Hidraulica si pneumatica la cilindri industriali, distribuitoare, supape de control, pompe hidraulice.
Industria auto la casete de directie, sisteme de franare, amortizoare, racorduri de combustibil.
Utilaje de constructii si agricole la excavatoare, incarcatoare, tractoare (unde exista vibratii si socuri de presiune).
Industria alimentara si farmaceutica la pompe rotative, supape sanitare si echipamente de dozare (variantele din Silicon sau EPDM certificat FDA).
Sisteme de robinetarie si supape industriale unde este necesar un cuplu mic de manevrare (robinetul se invarte mai usor datorita frecarii reduse).
